松下自動門安裝說明書
本頁資訊來源于松下自動門授權經銷商-深圳市乙元興自動門有限公司整理發布。
自動門的安裝施工技術服務，請選擇松下電工指定的經銷商或專業自動門安裝公司，非專業人員禁止施工操作，否則會有危險隱患。
根據有關電氣施工的法令法規，務必由“專業人員”進行安裝施工。
根據有關“高處作業規定”進行安裝施工。
以下為您提供松下120型與150型自動門安裝說明書：
發動機箱安裝式有表面安裝和封閉安裝式：
表面安裝式：

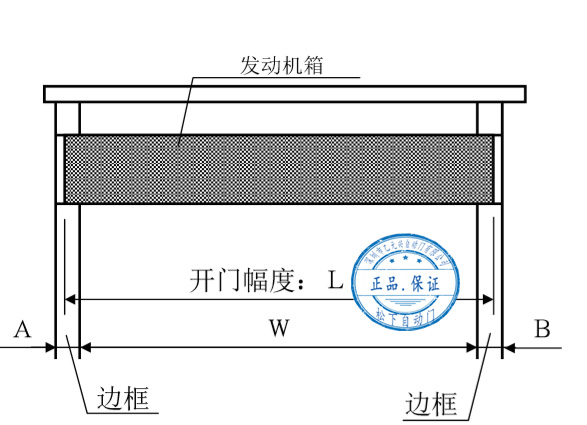

切割發動機箱：L=W+A+B-5（毫米）
[注意]切割時請勿碰傷軌道（否則會影響性能及滑輪的壽命，引起噪音、異音等隱患）
（1）在門楣、邊框止鉆出預留孔，攻絲（公稱6毫米）
（2）在發動機箱上鉆出預留孔（锪沉孔：公稱6毫米以上）
（4）用沉頭螺釘（公稱：6毫米：由我方（施工方）提供）將發動機箱牢固的固定于門楣和邊框上。
【注意】安裝時務必使發動機箱呈水平狀）
安裝時請勿碰傷軌道，否則會影響性能及滑輪的使用壽命。
安裝沉頭螺釘平頭請不要出頭，以免造成運作不良、影響使用壽命等。
雙開自動門安裝時
兩根軌道的對接處，應在門的正中央位置
兩根軌道應保持在同一水平面上，呈水平狀
對接處間隙應小于5毫米
【注意】螺釘種類、安裝間距、安裝螺釘數量等必須按規定執行。
避免安裝不良，造成部件墜落事故。
封閉安裝式；

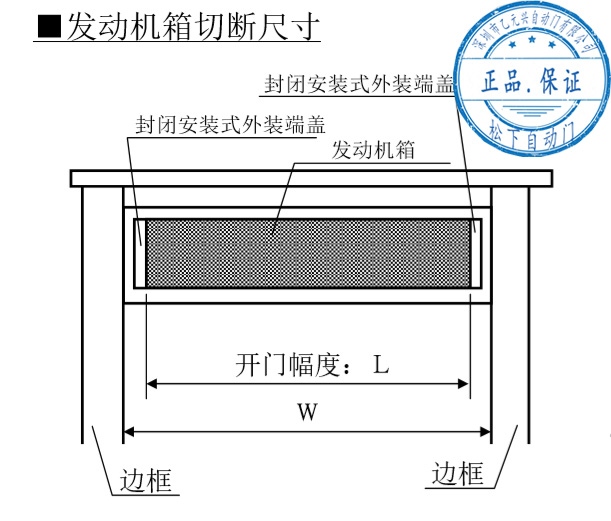

（1）切割發動機箱：L=W-10毫米
10毫米: 封閉安裝外裝端蓋2部分尺寸
【注意】切割時請勿碰傷軌道，否則會影響性能及滑輪的壽命，引起噪音、異音等。
（2）在門楣、邊框鉆出預留孔，攻絲公稱為6毫米。
（3）在發動機箱上個別出預留孔（锪沉孔：公稱6毫米以上）。
（4）將外裝端蓋牢牢固定到發動機箱兩端。
【注意】請使用沉頭自攻螺釘（公稱5×20）
（5）用沉頭螺釘（公稱6毫米: 我方（施工方提供）
將發動機箱牢固地固定于門楣和邊框上。
【注意】安裝時務必使發動機箱呈水平狀。
安裝時請勿碰傷軌道，否則會影響性能及滑輪的使用壽命。
沉頭螺釘平頭請不要出頭，避免造成運作的不良。
雙開自動門安裝時：
兩根軌道的對接處，應在門的正中央位置。
兩根軌道應保持在同一水平面上，呈水平狀。
對接處間隙應小于5毫米。
【注意】螺釘種類、安裝間距、安裝螺釘數量 等必須按照規定來施工。
如有不慎。會造成墜落的事故發生。

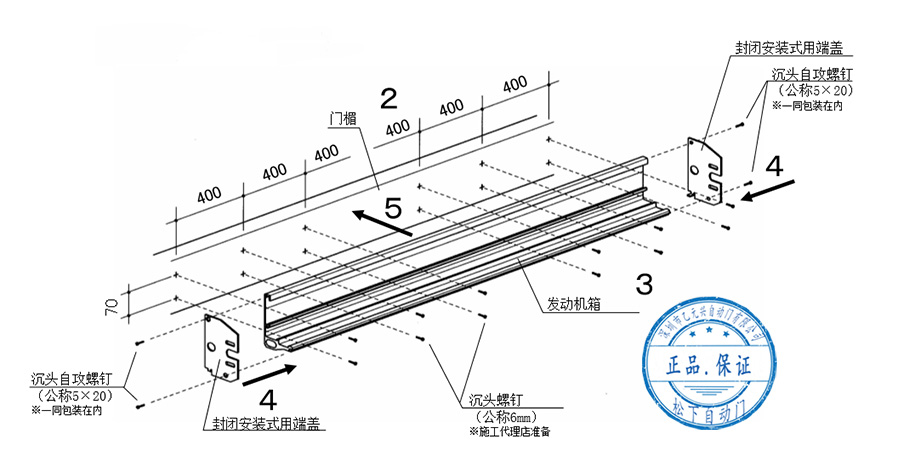

封閉安裝式發動機箱的施工方法
安裝配置圖
單開式自動門：
雙開式自動門：
（二）、松下150型自動門輔助光線傳感器探頭的安裝<當帶有輔助光線傳感器>
【注意】在安裝自動門時，為了防止門體夾人，一般情況下都建議安裝。
對射型場所
（1）在邊框上開設預埋孔，孔的位置注意要使傳感器探頭鏡面保持在同一平面上。
輔助光線傳感器探頭的外尺寸
預埋孔尺寸φ12毫米
設置高度 使用一套時600毫米
使用二套時300，900毫米
[注意】設置距離請保持在6米以內，否則有可能會使門體處于常開的狀態。
使用二套時，請參照下圖
（2）預埋孔加工后，務必清除表面毛刺、粉塵等。
【注意】如果傳感器探頭固定時，是傾斜狀態，會造成光線無法進入受光探頭，會導致門體處于常開狀態。
（3）在足夠長的線上拴上重物，使其從發動機箱落入邊框，再將其從預埋孔中拉出。
（4）將輔助光線傳感器連接導線固定于引出線上，并將輔助光線傳感器連接導線接入邊框內。
（5）將輔助光線傳感器軟線提升至發動機箱內。
（6）將探頭確實埋入預埋孔內。
【注意】如探頭處于傾斜狀態，光線無法進入正常受光探頭，會使門處于常開狀態。
使用兩套輔助光線傳感器時的設置：

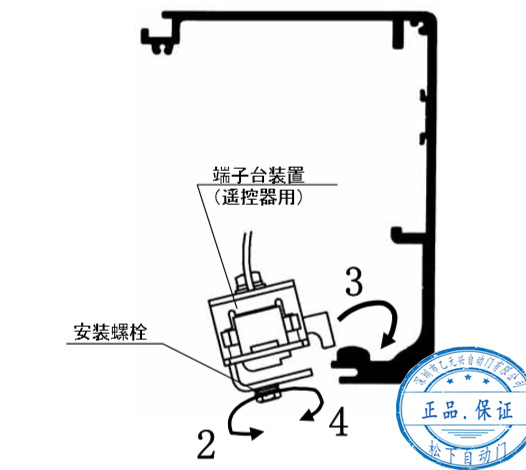

（三）、端子臺裝置（遙控器用）的安裝
請參照下方安裝示意圖進行施工：
【注意】開門方向不同，安裝位置也不一樣。
（1）左開的情況下，擰松螺栓A,連接器插入口置于相反一側，并擰緊螺栓A（參照下方圖片)
（2） 擰松安裝螺栓。
（3）端子臺裝置（遙控器用）確實放入發動機箱的軌道部位。
（4）移動端子臺裝置（遙控器用）至安裝位置，并擰緊安裝螺栓。
（四）、端子臺裝置（電源用）的安裝
（１）將端子臺裝置（電源用）嵌入發動機箱上部的溝槽中。
（２）接著將其嵌入下部的溝槽中。
（３）再將端子臺裝置（電源用）移到發動機箱右端的位置，并擰緊安裝螺栓。
【注意】請確保電源線、信號線的接線空間。

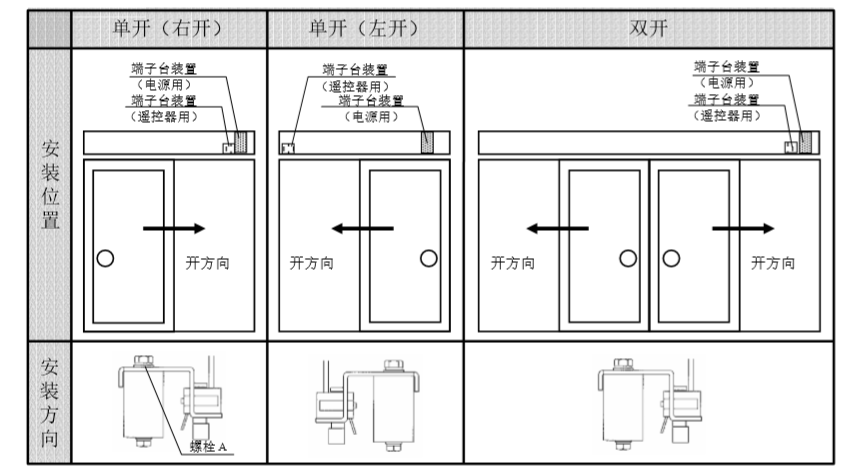

端子臺裝置（遙控器用、電源用）的安裝位置及安裝方向

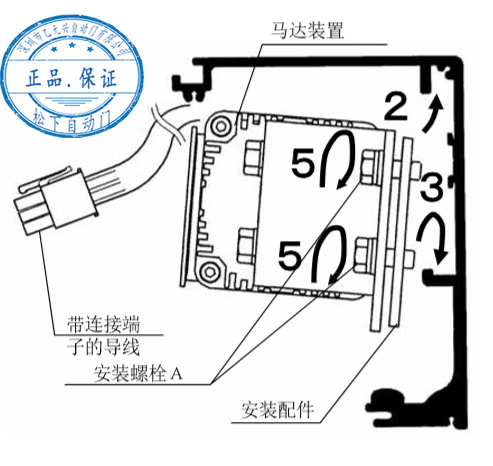

（五）、松下120、150自動門馬達裝置的安裝：
１．將帶連接器的導線放到馬達前面。
【注意】以下2、3、5（施工步驟）如有不慎，會造成墜落的事故發生。
（2）將安裝配件確實嵌入發動機箱的上部溝槽中。
（3）接著將其嵌入下部溝槽中。
（4）將馬達裝置移動到發動機箱右端的位置附近。
（5) 擰緊安裝螺栓A.（如上圖所示↑）
(6) 將帶連接器的導線，通過馬達裝置的上面， 放置在馬達裝置的左側，注意不要讓導線下垂狀態。

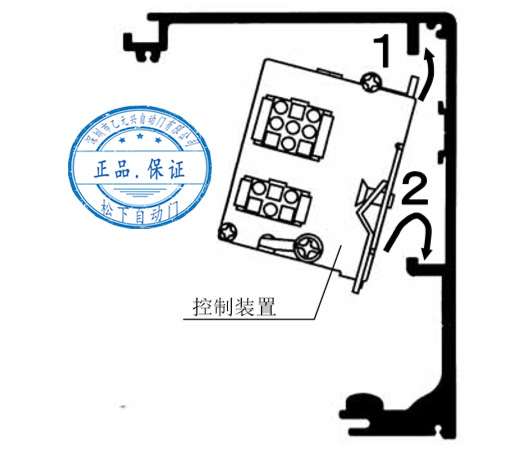

（六）、控制器的安裝：
【注意】以下1、2如有不慎，會造成墜落。
（1）將控制裝置確實嵌入發動機箱的上部溝槽中。（注意要再三確認）
（2）將發動機裝置移動至能與端子臺裝置導線連接的位置。
（3）擰緊安裝螺釘。

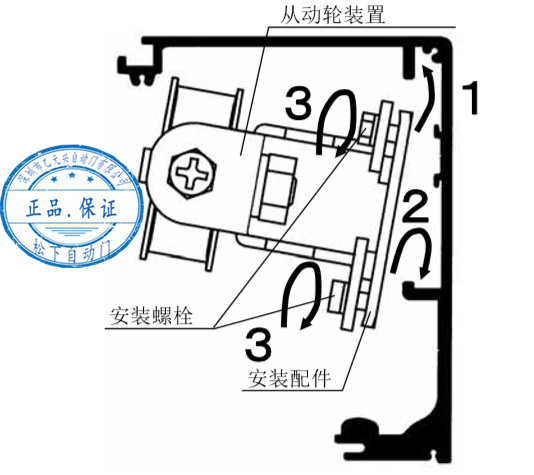

（七）、從動輪裝置的安裝：
【注意】以下1、2如有不慎，會造成掉落。
（1）將從動輪裝置的安裝配件確實嵌入發動機箱上部的溝槽中。
【注意】確定確實嵌入下部溝槽內。
（2）用安裝螺栓將從動輪裝置輕輕地暫時固定，使其能稍微移動。
（八）、自動門門扇的吊掛：

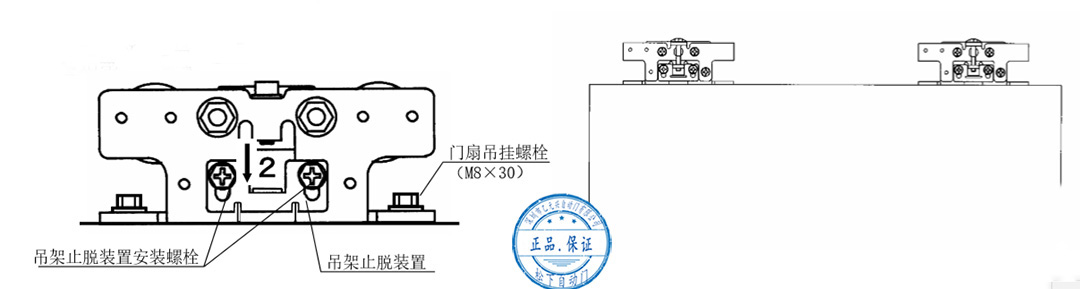

（1）用附帶的門扇吊掛螺栓組，將吊架裝置確定地安裝到定位置。
【注意】如有不慎，會造成部件墜落的事故發生。

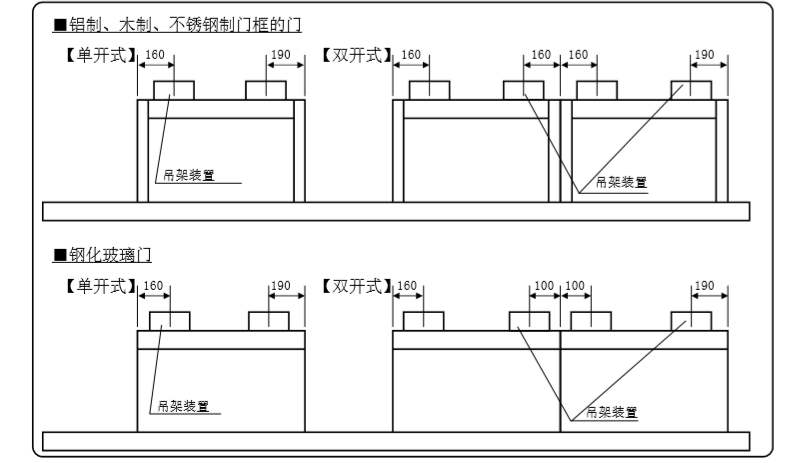

吊架裝置的安裝位置：
【注意】安裝時，注意吊架裝置的滑輪中心與門扇呈安全平行狀態，（參照下圖↓）
（2）擰松吊架止脫裝置的安裝螺栓，放低吊架止脫裝置。
（3）將吊架裝置滑輪掛至發動機箱導軌。
【注意】請勿碰撞發動機箱內部零件或損傷及軌道，并確保滑輪的中心線與門扇平行，否則會造成零件發生故障，滑輪壽命縮短，產生噪音、異音等異常故障。

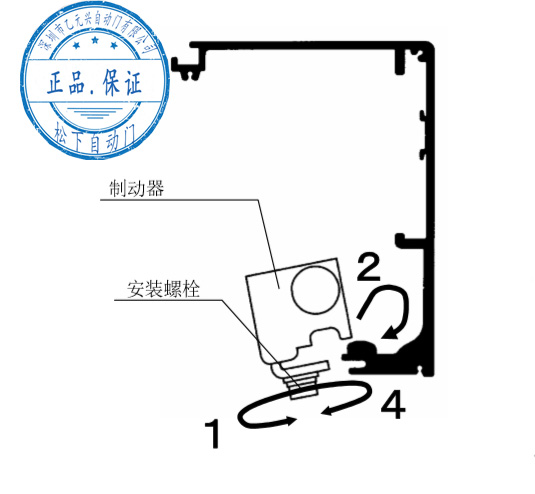

（九）、自動門制動器裝置的安裝：
（1）擰松制動器裝置的安裝螺栓↑（內六角螺栓：M8×40)。
（2）參照（發動機裝置部件的安裝配置圖） 將制動器裝置確定嵌入發動機箱的軌道。
【注意】請保持軌道無損傷。
（3）移動對準門的開閉位置，確定制動器裝置的位置
【注意】請確保開門后，有30mm以上的空間。
否則會造成手指被門扇和門柱夾住致傷害等安全隱患。
請保持軌道無損傷。
（4）用內六角棒螺絲扳手擰緊固定安裝螺栓↑。
【注意】請確認將其擰緊固定，否則會造成門體破損，影響使用壽命等。

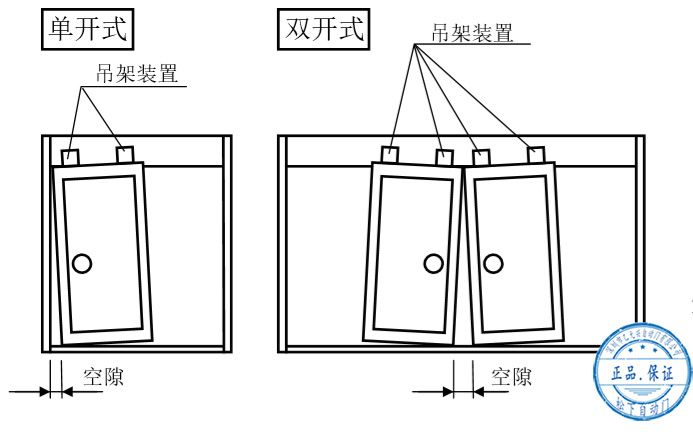

（十）、門扇安裝后的調整：
如圖所示：如果門扇無法水平地安裝，可在門扇吊掛后進行安裝調整。

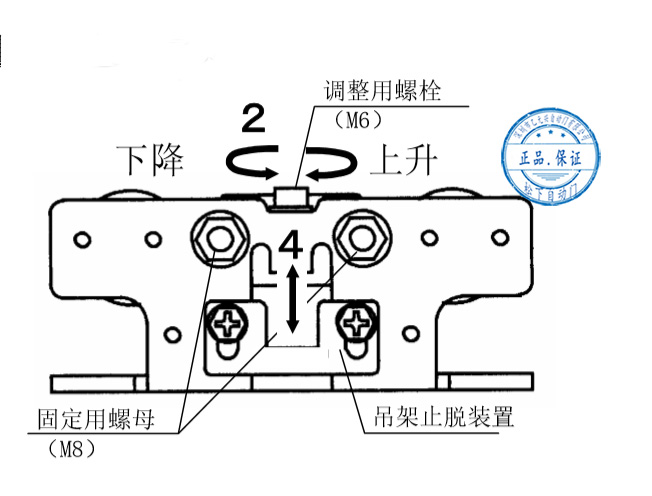

（1）松開固定用的螺母（m8）（如下圖所示↓）。
（2）利用調整螺栓（M6）進行高度調整。
●順時針方向旋轉，門上升。
●逆時針方向旋轉，門下降。
建筑安裝順序：
【注意】以下3、4安裝如有不慎，會造成墜落。
（3）將固定用螺母確定擰緊固定好。
（4）在確認了與發動機箱下部間的間隙后，將吊架止脫裝置確實安裝上去。
【注意】間隙為0.5mm。
（5）確認行走阻力
確認用單手能否移動門扇。
行走阻力應在26.6N（2.7kgf)以下?！ㄋ上?20型自動門情況下）
行走阻力應在33.3N（3.4kgf)以下?！ㄋ上?50型自動門情況下）
移動門，確認吊架裝置能否在軌道上滑動
吊架止脫固定器的安裝位置：
如門扇移動滯重，請確認以下項目：
（1）吊架裝置是否垂直安裝在門上。
（2）門扇下部止擺器與門扇底部之間是否存在摩擦現象?！?br/>（3）吊架止脫裝置和發動機箱之間是否慧摩擦現象。
（4）吊架裝置與橫框之間是否存在摩擦現象。
（5）門扇與門框之間是否存在摩擦現象。
（6）滑輪的中心線與門體是處于平行位置。
（十一）、皮帶的安裝：

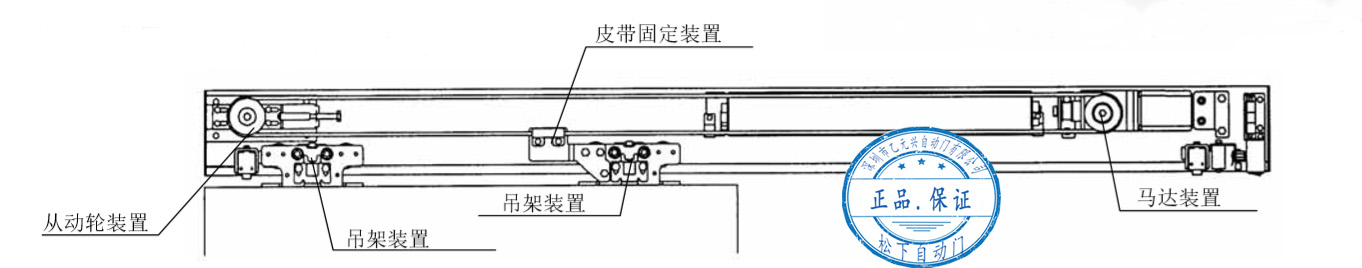

1、（單開自動門）
皮帶固定裝置安裝步驟：

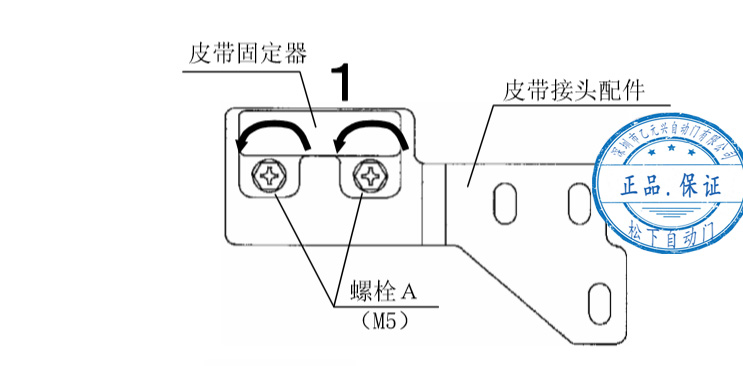

（ 1）拆下螺栓A（M5）將皮帶固定器從皮帶接頭配件上取下。

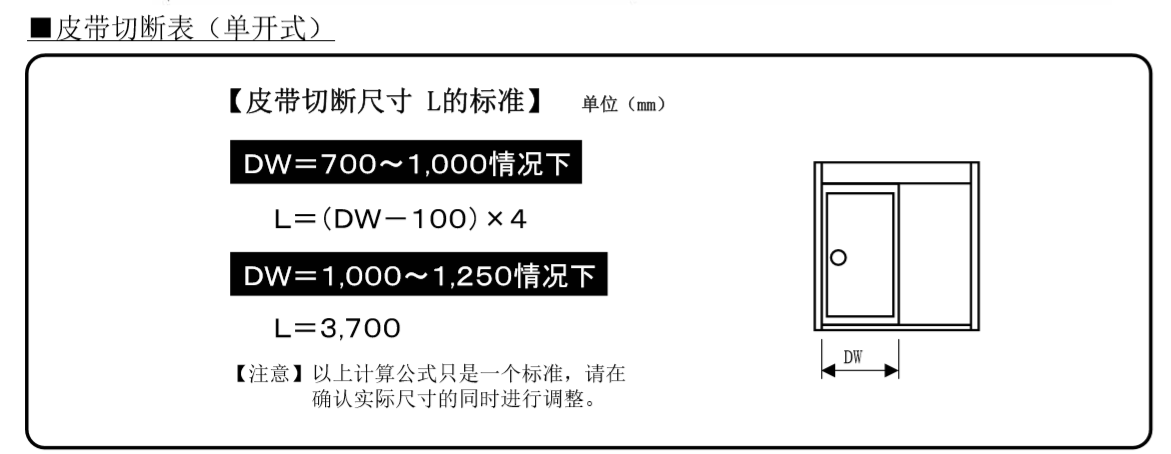

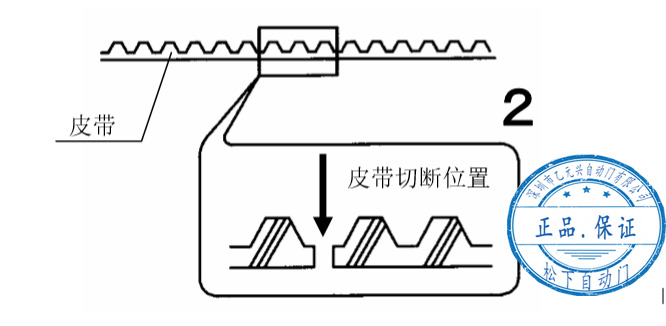

（ 2）參選皮帶切斷表，將皮帶切斷。
【注意】請將皮帶從谷地的中心切斷。
（3）將皮帶的兩端交叉著從皮帶固定器的中心處確實放入固定器。
【注意】安裝時請勿使皮帶扭曲。
（4）將皮帶固定器牢固地安裝到皮帶接頭配件上。
【注意】皮帶固定器的方向
（5）將皮帶先掛到馬達一側的皮帶輪上，再掛到從動輪上。

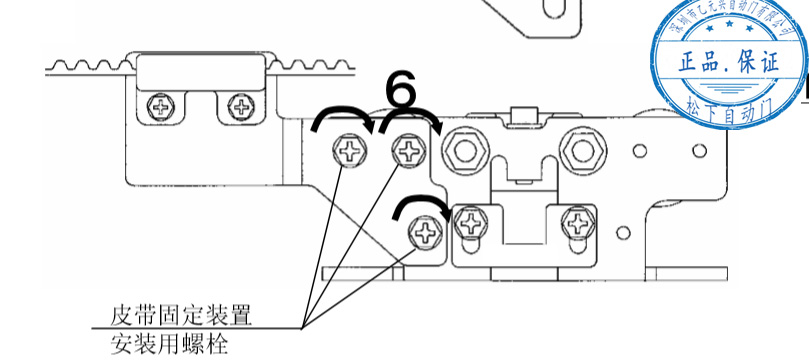

（6）參照下述的安裝位置圖，使用附帶的皮帶固定裝置，安裝用螺栓（M6×12帶彈簧墊圈）并確實安裝至吊架裝置上。
【注意】請用扳手，套筒扳手等工具將螺栓確實擰緊。

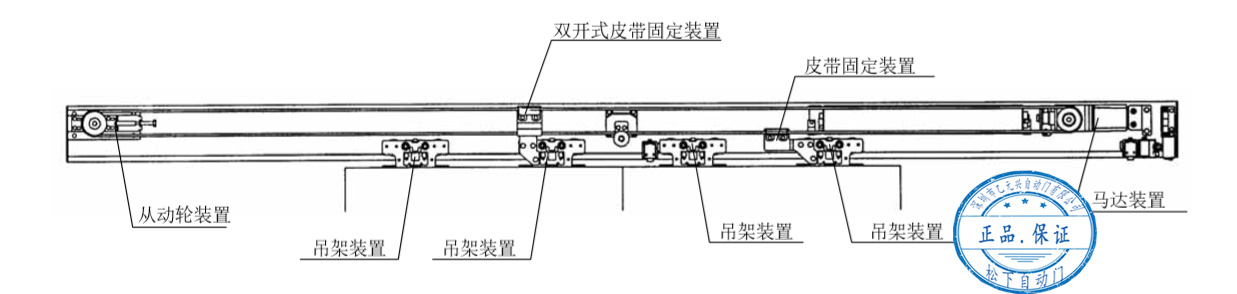

2、（雙開自動門）
皮帶固定裝置安裝步驟：

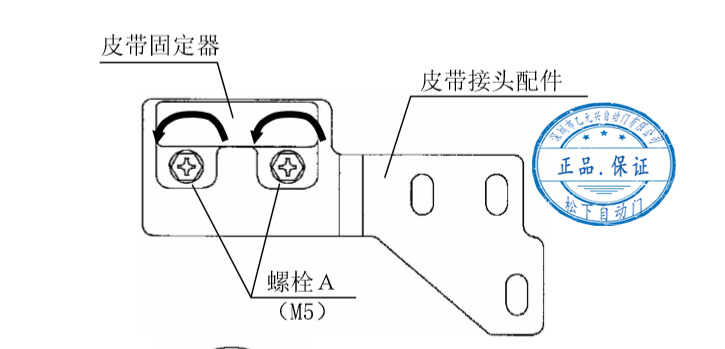

（1）拆下螺栓A（M5）將皮帶固定器從皮帶接頭配件上取下。

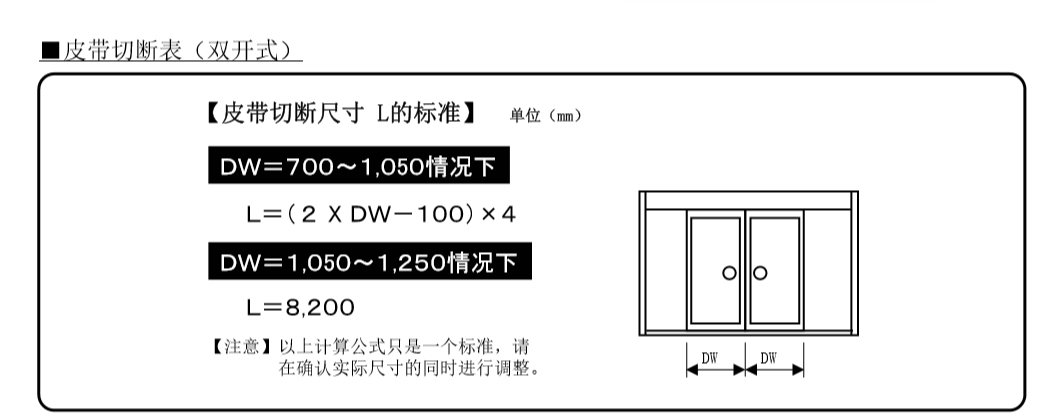

（2）參考皮帶切斷表，將皮帶切斷。
【注意】皮帶請從谷底的中心切斷。
（3）將皮帶的兩端，交叉著從皮帶固定器的中心處切實放入皮帶固定器。
【注意】安裝時請勿使皮帶扭曲。
（4）將皮帶固定器牢固地安裝到皮帶接頭配件上。
【注意】注意皮帶固定器的方向。
（5）將皮帶先掛到馬達一側的皮帶輪上，再掛到從動 輪上。
（6）參照（皮帶固定裝置安裝位置圖），使用附帶的皮帶固定裝置安裝用螺栓（M6×12帶彈簧墊圈）、確實安裝至吊架裝置上，安裝牢固。
【注意】請用扳手，套筒扳手等工具將螺栓確實擰緊。
（7）參照（皮帶張力的調整【十二】）調整皮帶張力。
（8）在兩扇門處于關閉位置下（如有手動門鎖，將其鎖上）。

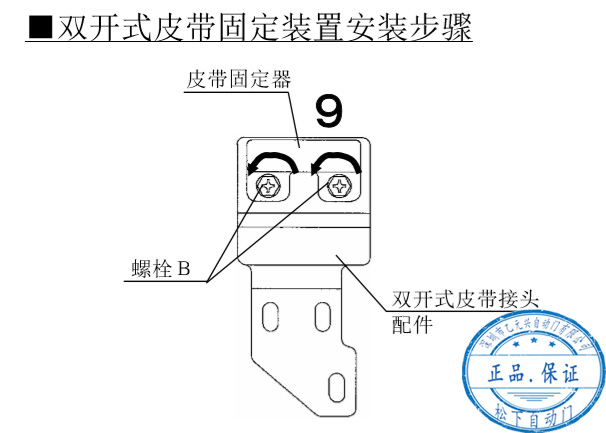

（9）拆下雙開用皮帶固定器的螺栓B（M5)將其從雙開式的皮帶接頭配件上取下。

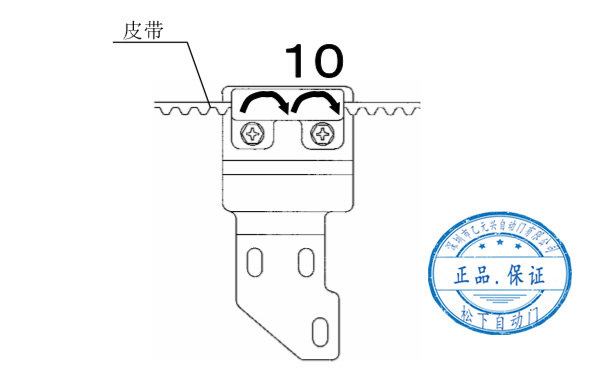

（10）參照下述的安裝位置圖，將皮帶固定器安裝到皮帶上，用螺栓B將皮帶固定器在雙開式皮帶接頭配件固定。
（11）使用附帶的皮帶固定裝置安裝用螺栓（M6×12帶 彈簧墊圈）、確實安裝至吊架裝置上，安裝牢固。
【注意】請用扳手、套筒扳手等將螺栓確實安裝。
（12）門的位置調整后，將螺栓B確實擰緊。
●皮帶固定裝置安裝位置（雙開式自動門）——當帶有端子臺裝置（遙控器用）時

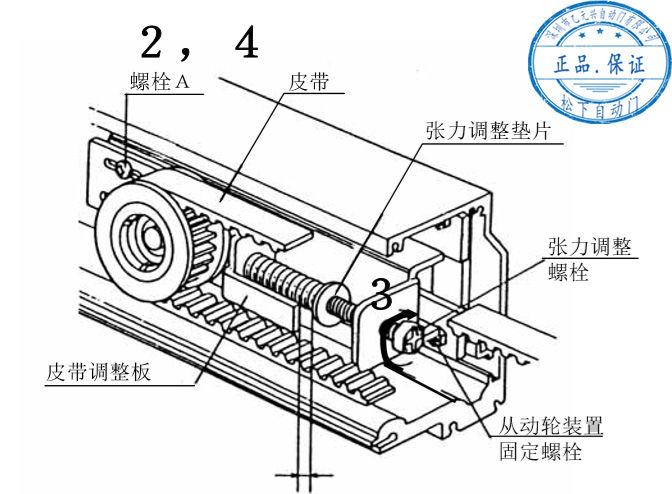

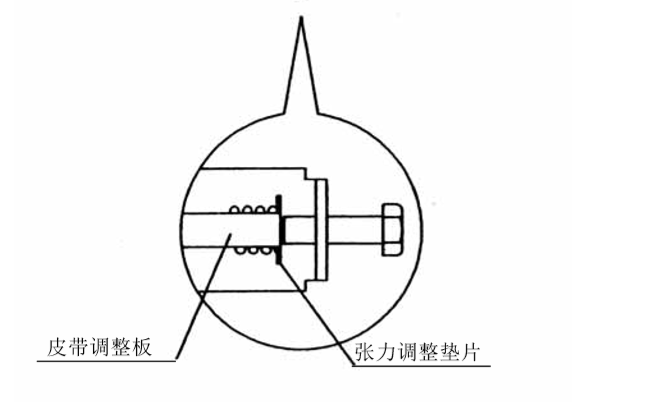

（十二）、松下自動門皮帶張力的調整：
（1）將從動輪裝置向左用力拉，確實擰緊固定螺栓。
（2）擰松4個螺栓A。
（3）按順時針方向旋轉張力調整螺栓，調整皮帶張力。
【注意】以調整墊片與調整板的前端重合為最宜。
（4）確實擰緊4個螺栓A.
（十三）、自動門控制器的固定：

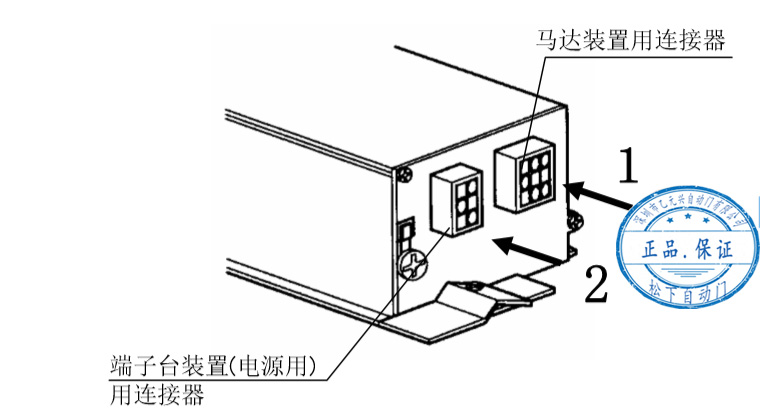

右側面裝置：
（1）確實連接馬達裝置連接器。
【注意】如連接不慎，會造成運作不良。
（2）確實安裝端子臺裝(電源用），使其與控制裝置確實相連。
【注意】請將引線從馬達裝置的上面穿過。 如連接不慎，會造成動作不良。

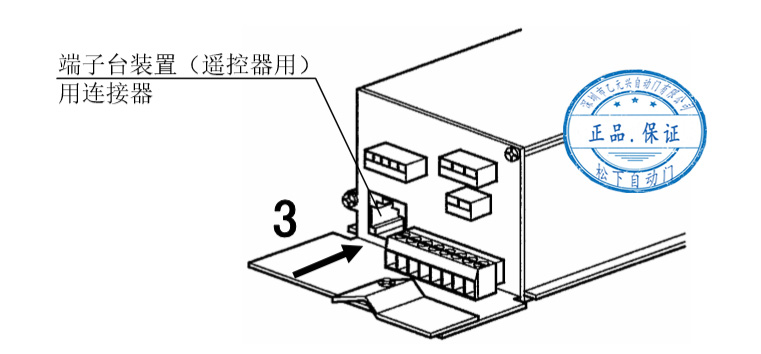

左側面裝置：
（3）確實安裝端子臺裝置（遙控器用），使其與控制裝置確實相連。
（4）用附帶的線卡固定導線。
【注意】如連接不慎，會造成運作不良。
（5）固定控制裝置。
【注意】如有不慎就引起墜落。

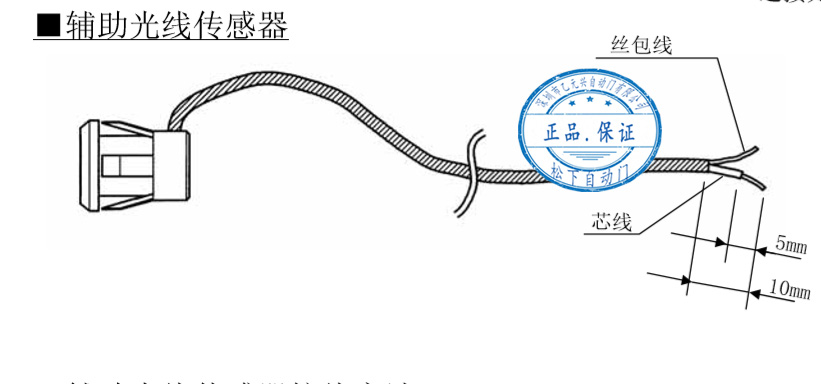

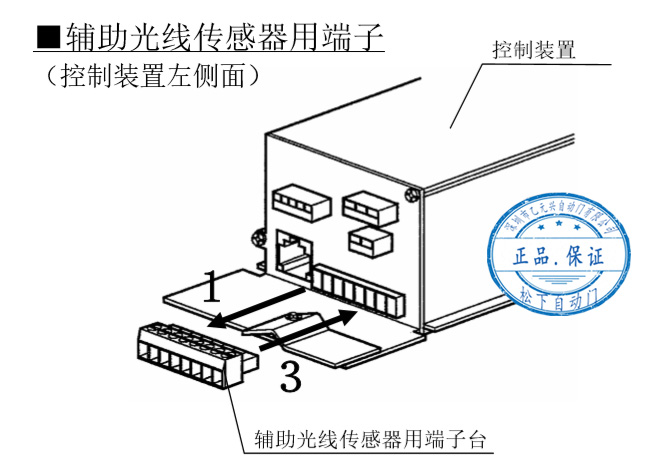

（十四）、自動門輔助光線傳感器的連接——(選擇安裝輔助光線傳感器時）
（1）取出附帶的輔助光線傳感器用端子。
（2）剝去輔助光線傳感器的軟導線皮膜，確實連接至輔助光線傳感器端子上。

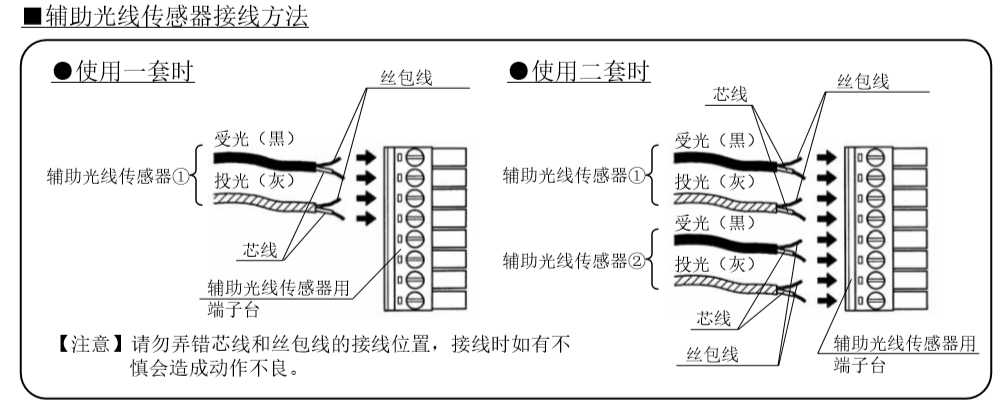

【注意】請參照下方圖片連接，如有不慎會造成運作不良。
（3）將已連接了輔助光線傳感器軟線的端子確定安裝至控制裝置。
【注意】請正常的插入到底。
連接如有不慎會造成性能、動作等不良。

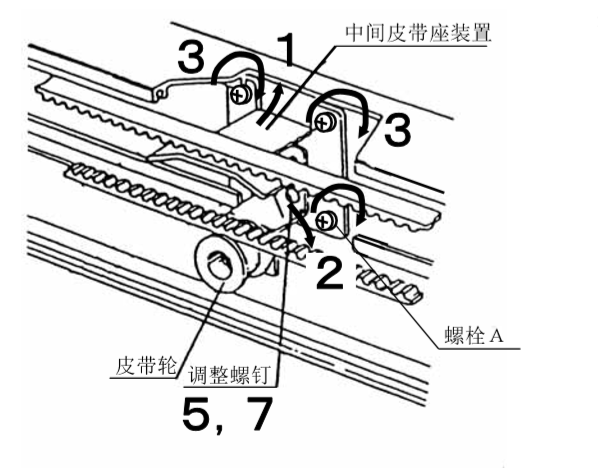

（十五）、中間皮帶座裝置的安裝（當雙開式的情況時）：
【注意】以下的（1~3步驟）如有不慎，會造成墜落的事故發生。
（1）將中間皮帶座裝置的上側嵌入發動機箱上部的溝槽中。
（2）將中間皮帶卒裝置的下側嵌入發動機箱下部 的溝槽中。
（3）確實擰緊螺栓A.
（4) 將皮帶掛到時中間皮帶座裝置上。
（5）擰松調整螺釘。
（6）調整皮帶輪位置，調整至皮帶處于水平狀態。
（7）將調整螺釘確實擰緊。

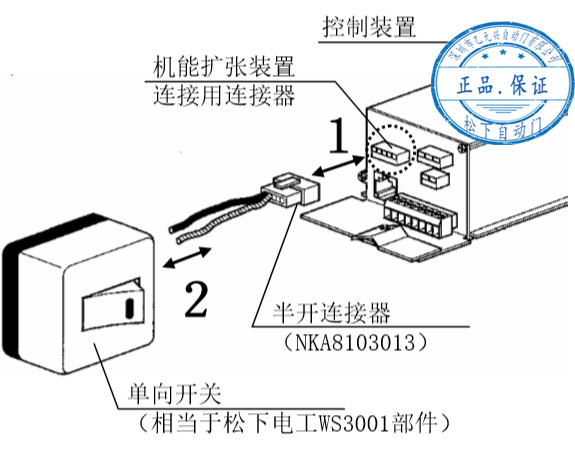

（十六）、全半開開關（施工公司準備）的連接——當使用全半開關時：
請準備單向開關（相當于松下電工WS3001部件）
（1）將半開連接器（NKA8103013）與控制裝置的機能擴張裝置連接用的連接器相連。
（2）確實將全、半開開關（單向開關）的引線與半開連接器的導線相連。
【注意】請使用粗細為0.5毫米的導線、長度在10米以下。
請將全半開開關設置于與無關者和兒童觸及不到的位置處。

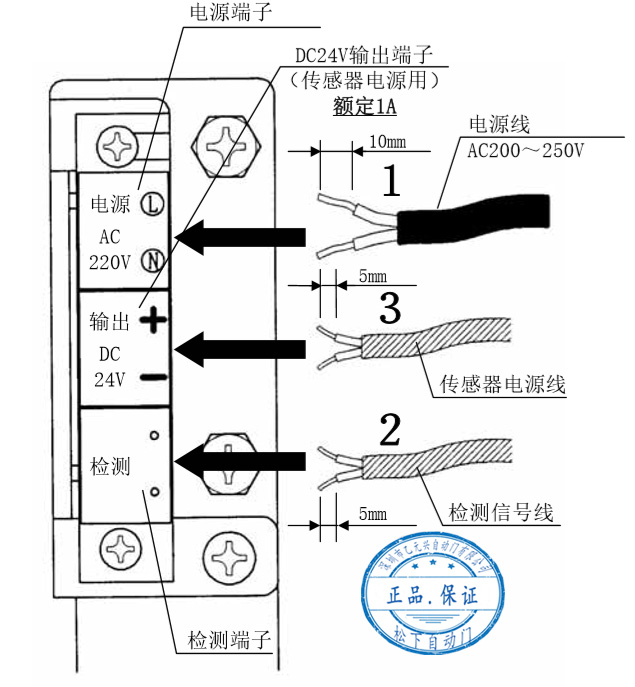

（十七）、電源線及傳感器的接線方法：
（1）將電源線確實連接至端子臺裝置的電源端子。
【注意】電源電壓為200~250V。
如果接觸電源電壓，會引起火災，觸電的事故。
電線外殼剝去的長度如圖上所示，電線請勿及電源端子以外部位，否則會觸電的事故。
禁止觸及電源端子以外部位，否則會觸電的危險事故。
禁止將電源線插入檢測、DC24V端子，否則會造成故障。
接線要確實進行。（ 如有不慎，會因導通不良造成火災及觸電）。
（2）將傳感器檢測信號線（白、黃）兩根線與檢測端子確實相連。
【注意】接線要確實相連到位。
如有不慎，會因導通不良，造成火災及觸電等安全隱患。
（3）將傳感器兩根灰色電源線確實連接至DC24V輸出端子。
【注意】禁止使用額定1A以上的器具，否則會引起故障及火災等安全事故。
請使用符合電源電壓的傳感器，請認真仔細閱讀傳感器使用說明書。
如有不慎，會造成故障及安全事故的發生。
